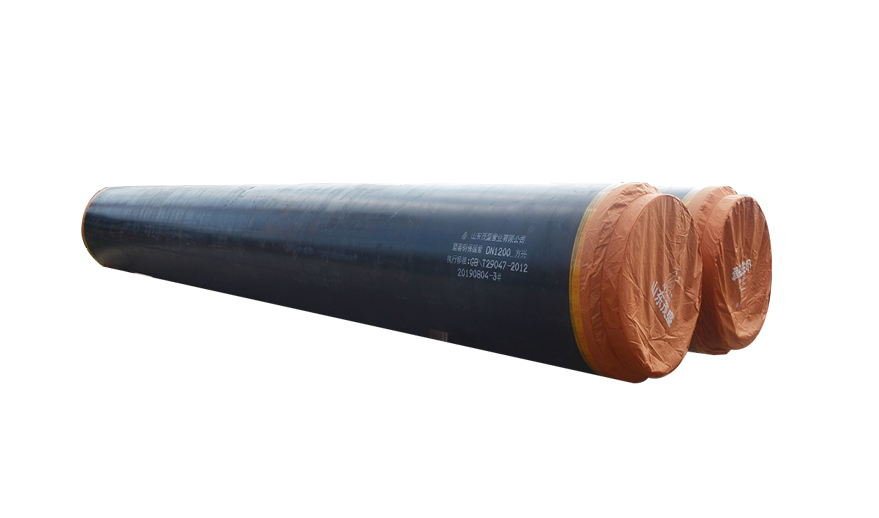

聚氨酯直埋保温管适用于输送介质温度（长期运行温度）不高于120℃，偶然峰值温度不高于140℃的供热系统，由工作钢管和外护管通过保温层紧密地粘结在一起，形成三位一体式结构。
一、钢管
工作钢管的尺寸公差及性能应符合GB/T9711或GB/T8163或API SPEC 5L 的规定，材质、公称直径及壁厚应符合设计要求，单根钢管不应有环焊缝，发泡前工作钢管表面应进行预处理，去除铁锈、轧钢鳞片、油脂、灰尘、漆、水分或其他沾染物, 工作钢管外表面除锈等级应符合GB/T 8923.1中Sa2.5的规定。
二、外护管
外护管其内外表面目测不应有影响其性能的沟槽，不应有气泡、裂纹、凹陷、杂质、颜色不均等缺陷；两端应切割平整，并与外护管轴线垂直，角度误差不应大于2.5°；外护管的密度应大于940kg/m³，任意位置的拉伸屈服强度不应小于19MPa、断裂伸长率不应小于350%
；外护管任意管段的纵向回缩率不应大于3%,管材表面不应出现裂纹、空洞、气泡等缺陷；外护管的壁厚不能低于设计要求。
三、保温层
聚氨酯泡沫塑料应无污斑、无收缩分层开裂现象，泡孔应均匀细密；聚氨酯泡沫塑料应均匀地充满工作钢管与外护管间的环形空间。任意保温层截面上空洞和气泡的面积总和占整个截面积的百分比不应大于5%,且单个空洞的任意方向尺寸不应超过同一位置实际保温层厚度的1/3。保温层任意位置的聚氨酯泡沫塑料密度不应小于60kg/m³；聚氨酯泡沫塑料吸水率不应大于10%；聚氨酯泡沫塑料的闭孔率不应小于88%；保温层厚度应符合设计规定，并应保证运行时外护管表面温度不大于50℃。
