钢套钢蒸汽保温管的结构及应用

上传日期:2020-08-20

蒸汽保温管是一种用于输送蒸汽的保温管道,可以输送工作压力小于或等于2.5MPa,温度小于或等于350°的蒸汽介质,由于输送的蒸汽压力较大、温度较高,所以相比于塑套钢保温管也就是我们的聚氨酯保温管而言,它的结构更加的复杂。

钢套钢保温管分为内滑动式钢套钢蒸气保温管和外滑动式钢套钢蒸汽保温管,通常使用较多的是外滑动式钢套钢蒸汽保温管。

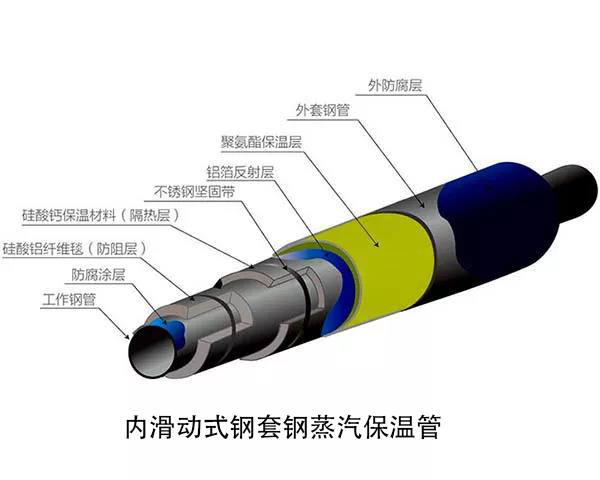

内滑动式钢套钢蒸汽保温管由工作钢管、耐高温富锌底漆层、硅酸铝减阻层、微孔硅酸钙无机保温层、硬质聚氨酯有机保温层、外防护钢管和外套钢管及外防腐层组成。

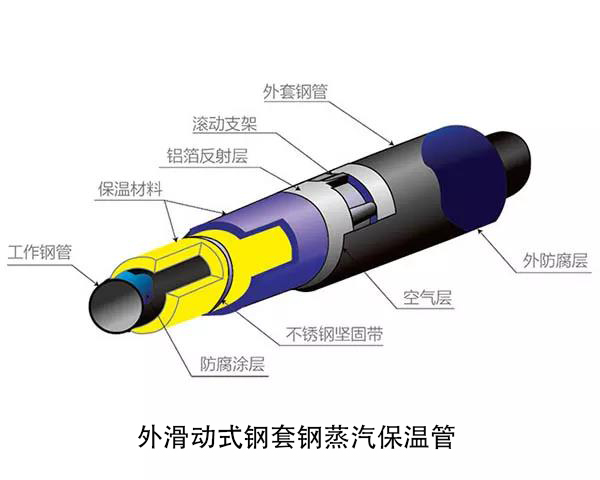

外滑动式钢套钢蒸汽保温管:是由输送介质的工作钢管、玻璃棉保温隔热层、铝箔反射层、不锈钢紧固带、滑动导向支架、空气保温层、外护钢管、外防腐层通过设备依次向外结合而成。

 各个结构所起到的作用:

1.防腐层:保护外钢管避免腐蚀物腐蚀钢管,延长钢管使用寿命。

2.外护钢管保护保温层免受地下水侵蚀,支撑工作管并能承受一定的外部荷载,保证工作管正常工作。

3.玻璃棉保温隔热层、空气保温层保证介质温度,保证外护管表面保持常温。

4.铝箔反射层保证有机泡沫材料不进入无机硬质耐高温层;反射耐高温层部分热量。

5.无机硬质保温层:耐高温,保证与有机保温层之间的界面温度,保证泡沫不被炭化。

6.不锈钢紧固带、滑动导向支架保证工作钢管热胀冷缩自由运动。

7.工作钢管:保证输送介质正常流动。
